Обеспечить автономность объекта

Первая секунда. Объект делится сам, если его не поделили заранее

В момент пропадания напряжения объект разделяется по одному признаку — сколько времени каждый потребитель может обходиться без питания. Если это разделение не заложено в схему, оно происходит стихийно: гаснет всё сразу, включая то, что останавливать нельзя. ПУЭ (7-е издание, гл. 1.2) делит электроприёмники на три категории надёжности, а внутри первой выделяет особую группу — потребителей, для которых недопустим перерыв даже на время работы автоматики. Категорию задают последствия остановки: сорванный техпроцесс, испорченное сырьё, потерянные данные, обесточенные системы безопасности. Дальше классификация становится физической: разные линии, разные щиты, разные источники.

• Особая группа I категории — перерыв недопустим даже на время автоматического включения резерва: серверные и системы хранения данных, отдельные линии непрерывного техпроцесса
• I категория — питание восстанавливается за время работы автоматики от второго независимого источника
• II категория — допустим перерыв на включение резерва дежурным персоналом или выездной бригадой
• III категория — перерыв на время ремонта или замены повреждённого элемента, но не более одних суток
• Электроприёмники систем противопожарной защиты считают отдельно, по СП 6.13130.2021, независимо от категории остального объекта
• Пока освещение склада и серверная запитаны от одной секции щита, резервный источник несёт обе нагрузки

Первые минуты. Ввод, который считался резервным

Второй ввод считается резервом при одном условии — он независим: другой центр питания, другая трасса, отдельная защита. Резервом ввод делает независимость источника; количество кабелей само по себе ничего не гарантирует. На практике оба ввода нередко приходят от одной трансформаторной подстанции или лежат в общей траншее, и одна авария снимает их вместе. Независимость проверяют по документам о технологическом присоединении и по фактической разводке на объекте: схема из проекта десятилетней давности к этому моменту обычно расходится с тем, что смонтировано. Если отказ обоих вводов недопустим по последствиям, выбор идёт между собственным источником — дизель-генератором, газопоршневой установкой — и сокращением списка резервируемых нагрузок до того, что удержат батареи.

• АВР — проверяют время переключения, селективность защит и блокировку встречного включения на генератор

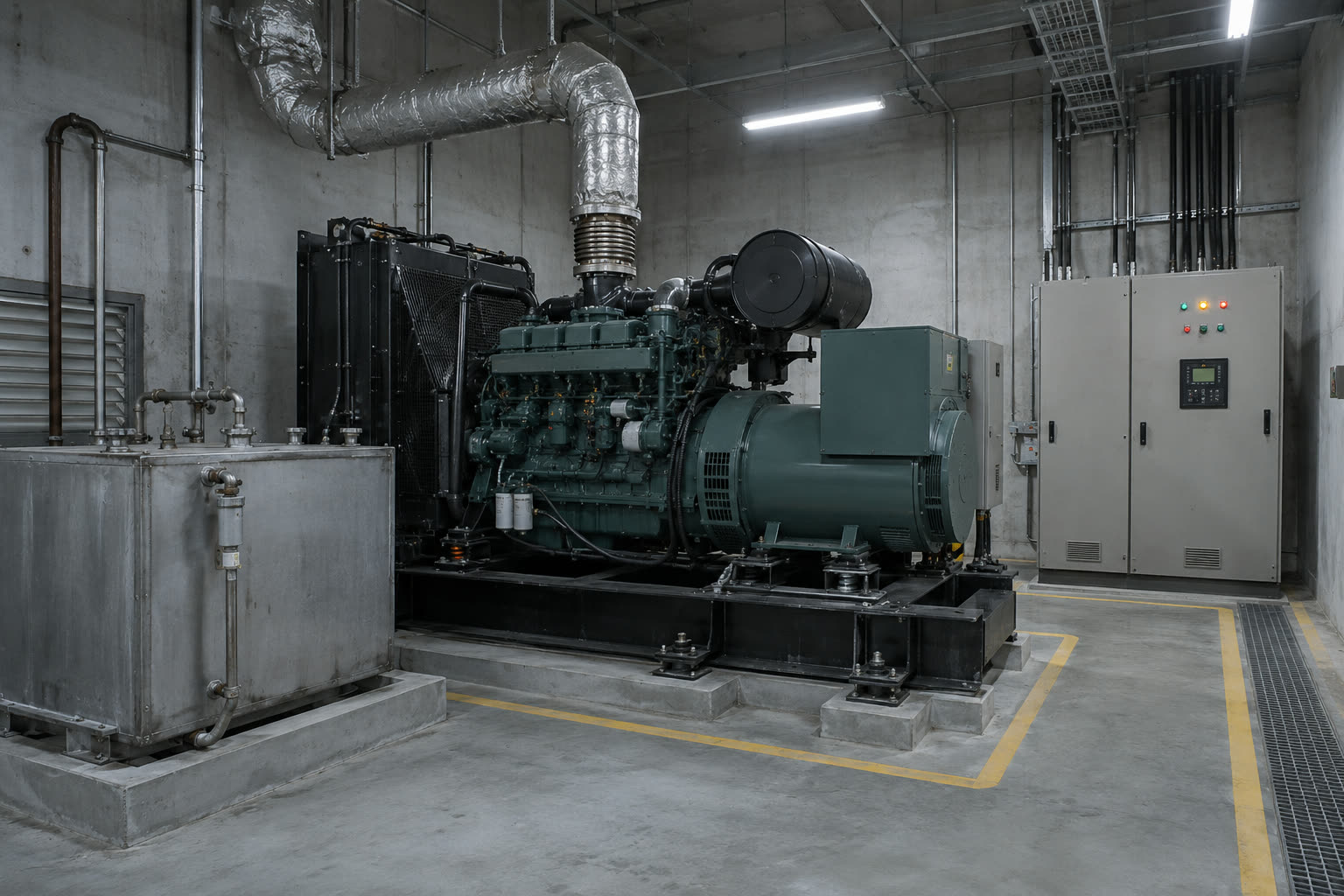

• Дизель-генератор — автозапуск, время выхода на нагрузку, подогрев и пуск при отрицательных температурах, отвод выхлопа и шум для соседних помещений
• Щит гарантированного питания — физическая граница списка резервируемых нагрузок: всё, что осталось за ней, при отказе гаснет, и этот перечень утверждают до монтажа
• Переключение проверяется под нагрузкой на пусконаладке, и результат фиксируется протоколом: холостая прокрутка готовности не подтверждает

Первый час держат батареи

Мощность ИБП подбирают по нагрузке, а время автономии — по сценарию: сколько нужно продержаться до следующего источника. Если генератор есть, ИБП закрывает интервал до его выхода на нагрузку — это единицы минут и один батарейный шкаф. Если генератора нет и объект должен пережить час или два, задача меняется целиком: количество батарей, их масса, нагрузка на перекрытие, температура и вентиляция помещения, доступ для замены. ГОСТ IEC 62040-3-2013 разделяет ИБП по режиму работы — VFD, VI, VFI; для чувствительной нагрузки берут двойное преобразование. Паспортное время автономии относится к новым батареям при нормальной температуре; фактическое показывает тестовый разряд под нагрузкой.

• Батареи — расходник: ёмкость падает с возрастом и быстрее при перегреве, замену планируют по сроку службы вместе с бюджетом эксплуатации
• Помещение ИБП — температура, вентиляция, нагрузка на перекрытие, проход для обслуживания и выкатки батарейных шкафов
• Тестовый разряд под нагрузкой — единственный способ узнать фактическое время автономии; протокол хранится у службы эксплуатации
• Байпас и порядок обслуживания без снятия нагрузки закладывают в схему на этапе проекта, а не при первой замене батарей

Первые сутки. Топливо, вода, тепло

За пределами первого часа автономность упирается в запасы. Дизель работает, пока есть топливо: расчётный запас в баке считают от резервируемой нагрузки и заявленного времени, а пополнение в нерабочее время обеспечивается заранее заключённым договором с указанием срока подачи. Вода закрывается двумя разными по стоимости и срокам решениями: запас в резервуарах на расчётное время с обеспечением водообмена либо собственный источник. Скважина — это прежде всего разрешительная процедура: лицензия на пользование недрами, зона санитарной охраны, водоподготовка под конкретный водоносный горизонт и питание насоса, которое тоже резервируется. Тепло зависит от электричества так же, как всё остальное: горелка, насосы и автоматика котельной питаются от той же сети, и резервный источник тепла имеет смысл только со своим гарантированным питанием.

• Топливо — расчётный запас в расходном баке и в хранилище, порядок и срок пополнения, зимнее топливо и подогрев
• Вода — объём резервуара под расчётный расход (СП 30.13330.2020), водообмен, чтобы запас не портился, отдельная линия питания насосной
• Скважина — лицензия на пользование недрами по Закону РФ № 2395-1, зона санитарной охраны, водоподготовка по анализу воды
• Тепло — гарантированное питание горелки, насосов и автоматики; без него резервный котёл остаётся холодным
• Канализация — при обесточенной канализационной насосной стоки останавливаются раньше, чем заканчивается вода в баке

Связь: два физических ввода разными трассами

Канал связи пропадает в первую же минуту вместе с активным оборудованием, если оно не запитано от ИБП. Второй договор с тем же оператором положения не меняет, когда оптика заходит в здание через один ввод и один кросс. Резервируется физика: два ввода в разных точках здания, разные трассы до узла связи, по возможности разные операторы; беспроводной канал (LTE, спутниковый) добавляют третьим уровнем — с отдельной антенной и собственным питанием. Отдельно проверяют, как ведут себя системы безопасности при потере канала: это определяется настройками оборудования и фиксируется в проекте до пусконаладки; в момент аварии выяснять это уже поздно.

• Питание активного оборудования узла связи и коммутаторов — от ИБП, с той же категорией надёжности, что и серверная
• СКУД — автономная работа контроллеров по последней загруженной базе пропусков на время потери канала
• Видеонаблюдение — локальная запись на объекте, чтобы архив за время аварии не пропал вместе с каналом
• Диспетчеризация и телеметрия ДГУ — канал, по которому видно уровень топлива и факт запуска, резервируется наравне с остальными

Состав резерва — источники, время, топливо

Набор резервируемых ресурсов у каждого объекта свой: для склада это обычно электроснабжение и связь, для производства с непрерывным процессом добавляются вода, тепло и холодоснабжение, для здания с арендаторами — лифты, вентиляция и системы безопасности. Общее одно: у каждого элемента резерва есть параметр, по которому его выбирают, и документ, в котором этот параметр зафиксирован. Пока параметр не назван, элемент нельзя ни проверить, ни принять, ни сравнить с предложением другого подрядчика.

• Второй независимый ввод — параметр: независимость центра питания и трассы; документ: технические условия и акт о технологическом присоединении
• АВР — параметр: время переключения и селективность; документ: протокол пусконаладки
• ИБП — параметр: время автономии при расчётной нагрузке; документ: протокол тестового разряда
• ДГУ — параметр: время выхода на нагрузку и запас хода на топливе; документ: протокол приёмо-сдаточных испытаний под нагрузкой
• Запас воды — параметр: расчётный расход и допустимая длительность перерыва; документ: расчёт и схема водоснабжения
• Резерв связи — параметр: число независимых физических вводов; документ: договоры с операторами и схема трасс

От обследования до регламента проверок

Обследование на этой задаче весит больше обычного: без замеров фактических нагрузок и проверки независимости вводов расчёт резерва остаётся предположением. Состав работ по автономности выглядит так: обследование существующей схемы электроснабжения и инженерных систем, расчёт нагрузок и выбор сценария — что резервируется и на какое время, проектная документация с однолинейной схемой и спецификацией, монтаж, пусконаладка с испытаниями под нагрузкой, исполнительная документация и регламент проверок для службы эксплуатации. Проектная часть относится к области членства в СРО АПК «МАП» (рег. номер СРО-П-027-18092009, запись № 074 в реестре с 28.12.2009; специалисты в НРС НОПРИЗ — Хабаров А. Ю., П-018658, и Вялова Т. А., П-018715); актуальная выписка из реестра членов СРО предоставляется по запросу. Кто выполняет монтажную часть и на основании какого допуска — фиксируется в договоре до начала работ.

• Ответственный за электрохозяйство и программа проверок назначаются приказом по объекту — Правила технической эксплуатации электроустановок потребителей электрической энергии (приказ Минэнерго России от 12.08.2022 № 811)
• Запуск генератора под нагрузкой по графику, с контролем уровня и качества топлива
• Проверка АВР имитацией пропадания основного ввода, результат — в журнал
• Контроль ёмкости батарей ИБП и плановая замена по сроку службы
• Однолинейная схема в актуальной редакции и журнал проверок на посту — на случай аварии в смену, когда главного инженера на объекте нет
